表面貼裝技術（Surface Mount Technology, SMT）是現代電子制造中的重要工藝，主要用于在印刷電路板（PCB）上安裝電子元器件。在SMT生產過程中，過爐治具是一種關鍵工具，幫助確保元器件在回流焊過程中穩定地通過高溫環境，同時保持焊接效果的穩定性和一致性。

1. 什么是SMT過爐治具？

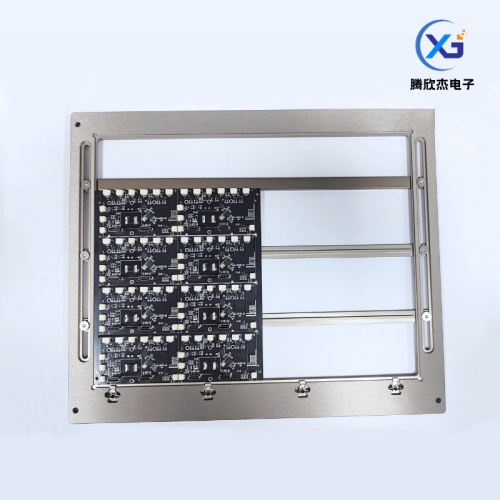

SMT過爐治具（又稱過爐夾具或回流焊治具）是一種為PCB板或其他電子器件提供支撐和保護的工具。它用于幫助電子元件和電路板在過回流焊爐時防止位移、翹曲和變形，并且確保熱量均勻分布以達到最佳的焊接效果。治具通常由耐高溫材料制成，比如鋁合金、鋼板、或耐高溫樹脂，以抵抗回流焊爐中的高溫。

2. SMT過爐治具的使用用途

2.1 防止PCB變形 PCB在過回流焊爐時會因高溫影響而產生熱脹冷縮，尤其是大型或薄的PCB更容易變形。過爐治具提供一個物理支撐，幫助PCB保持平整，避免變形或翹曲，確保焊接的質量和板子的結構完整性。

2.2 防止元件位移 在回流焊過程中，由于溫度的變化，元器件的焊膏可能會發生移動，尤其是對于較小或形狀特殊的元器件，位移可能會導致焊接失效。治具通過固定PCB和元器件，防止它們在傳送和加熱過程中移動，確保元件準確焊接到指定位置。

2.3 提高生產效率 治具的使用可以提升SMT生產線的整體效率。它減少了由于板子變形或元件位移而導致的返工或不良率，減少了故障率，提高了生產線的良品率，從而降低了整體生產成本。

2.4 確保均勻加熱 治具可以幫助電子板在回流焊爐內均勻受熱。由于其材質的導熱性能，治具能夠輔助熱傳導，避免由于局部過熱或過冷導致的焊接不均勻或焊點不良問題。

3. SMT過爐治具的種類

3.1 整體治具 這類治具為大面積PCB或需要同時焊接多個電路板設計，能夠為整個生產過程提供一致的支持和穩定性，尤其適用于大型PCB。

3.2 專用治具 專門為特定產品或特定元器件設計的治具，主要用于對尺寸或形狀有特殊要求的PCB，確保這些PCB在過爐時受到特殊的保護。

3.3 通用治具 通用治具適用于各種標準PCB板，具有一定的靈活性，可以調節以適應不同大小和形狀的PCB。

4. SMT過爐治具的優點

• 提高產品良率：使用治具后，能夠顯著減少由于PCB變形和元器件移動導致的焊接不良問題，提高產品的合格率。
• 減少返修成本：通過防止焊接中的常見問題，減少了返修和廢品率，降低了生產成本。
• 提升生產效率：治具的使用使得生產過程更加順暢，減少了故障發生的頻率，進而提高了產能。

5. 如何選擇合適的過爐治具？

選擇合適的過爐治具需要考慮多個因素：

• PCB尺寸和厚度：大型或較薄的PCB需要更強的支撐力，通常使用較硬的治具材料，如鋁合金。
• 電子元器件的特性：較小或形狀特殊的元器件需要更精確的定位治具，確保焊接過程中它們不會位移。
• 生產線的要求：生產線的自動化程度、溫度要求和生產節奏也會影響治具的選擇。

6. SMT過爐治具的維護

為保證治具的長期使用，定期的維護非常重要。以下是一些常見的維護措施：

• 定期清潔：由于在回流焊過程中會有助焊劑殘留，定期清潔治具以避免污染積累，從而影響使用效果。
• 檢查磨損情況：長時間使用可能會導致治具的磨損，定期檢查治具是否有變形或損壞，及時更換磨損的部分。
• 存儲環境：治具應存放在干燥、無塵的環境中，以防止腐蝕和損壞。

SMT過爐治具在現代電子制造中發揮著至關重要的作用。通過為PCB提供穩定的支撐和保護，它顯著提高了焊接質量，減少了生產過程中的不良品率，進而提升了生產效率和降低了成本。在選擇和使用治具時，考慮到PCB的特性和生產需求，合理選擇和維護治具將為電子制造過程帶來顯著的優勢。
